Чертеж вала по теме сечения и разрезы по варианту №7, в компасе

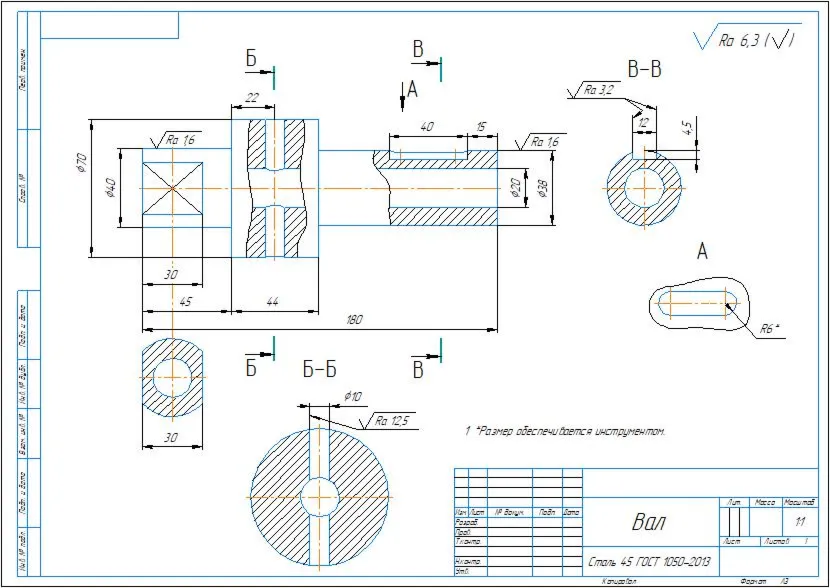

Чертеж детали Вал по теме сечения и разрезы в программе Компас 3D, на формате А3, в программе Компас 3D

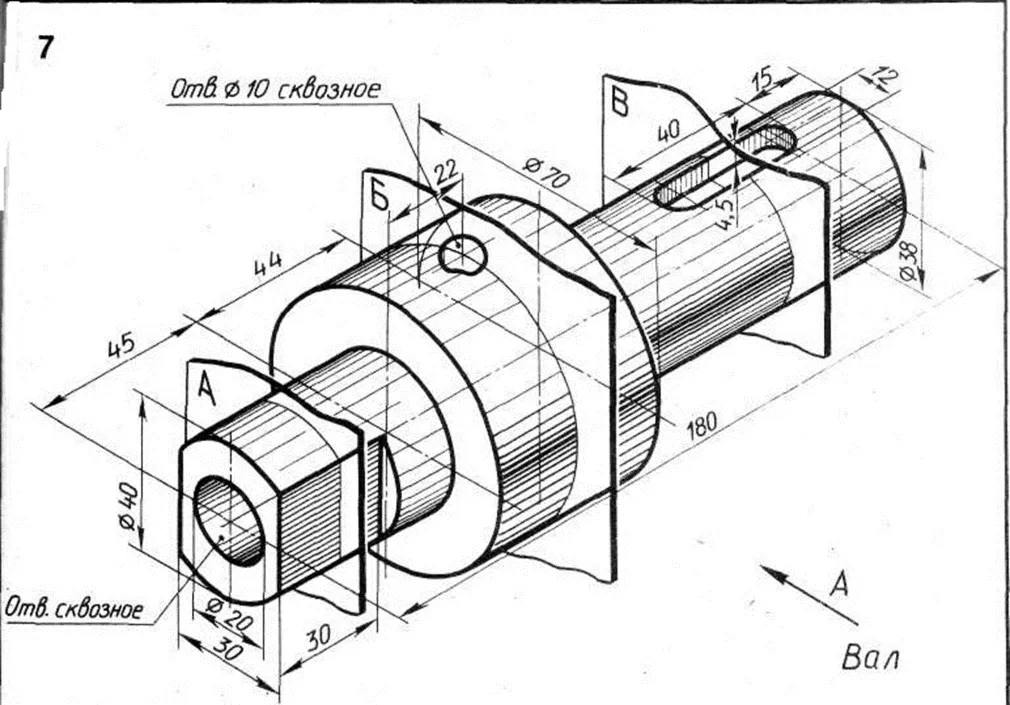

Задание звучало так: на формате А3 выполнить чертеж детали, типа «Вал», вычертить указанные сечения, а также для шпоночного паза и невидимых отверстий - местные разрезы. Проставить шероховатость поверхностей, все размеры
